>> เช็คสต๊อคสินค้า <<

รายละเอียดสินค้า

• เครื่องทดสอบโวลต์มิเตอร์ AC50-300V/100A
• ช่วงการวัด: 50~300V
• แรงดันไฟ: 50~300V (V)
• ช่วงการวัดปัจจุบัน: 0-100A
• ความแม่นยำในการวัด: ± 1%
• กระแสไฟเริ่มต้น: 0.02A
• กระแส น้อยกว่า 10A : ตัวเลขโชว์ 9.99
• กระแส มากกว่า 10A : ตัวเลขโชว์ 99.9
• กำลังไฟ: 0-30kw
• กำลังไฟเริ่มต้น: 0.5w
• ความแม่นยำในการวัด: ± 1%
• ช่วงการวัดไฟฟ้า: 0-1999kWh
• การควบคุมแบ็คไลท์
• เคลียร์ไฟฟ้า
• การบันทึกข้อมูล

Product details

• Voltammeter AC50-300V/100A tester
• Purpose: hydropower project
• Measuring range: 50~300V
• Power supply voltage: 50~300V (V)
• Current measurement range: 0-100A
• Measurement accuracy: ± 1%
• Starting current: 0.02A
• current >10A: display 9.99
• current <10A: display 99.9
• Power: 0-30kw
• Starting power: 0.5w
• Measurement accuracy: ± 1%
• Electricity measurement range: 0-1999kwh
• backlight control
• Electricity clearing
• Data saving

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

D85-2042A ดิจิตอล AC แรงดันไฟฟ้าเมตร 100A 80 ~ 500 โวลต์โวลต์มิเตอร์แอมมิเตอร์ปัจจุบันแอมป์โวลต์มิเตอร์จอ lcd แผงตรวจสอบ 110 โวลต์ 250 โวลต์ 380 โวลต์

• ยี่ห้อ: ACEHE
• รุ่น: D85-2042A
• ขนาด: 60x54x40mm/ 2.34×2.11×1.56in

• น้ำหนักบรรจุภัณฑ์: 85g / 2.98oz

คุณสมบัติ:

• ดิจิตอลมิเตอร์วัดแรงดันไฟฟ้ากระแสสลับสามารถแสดงแรงดันไฟฟ้ากระแสสลับและกระแส AC ได้พร้อมกัน
• เครื่องวัดใช้จอ LCD ที่มีสีสันเพื่อแสดงผลการวัด: จอแสดงผลสีเหลืองวัดแรงดันไฟฟ้าและแสดงผลการวัดสีฟ้าปัจจุบัน 3. มิเตอร์ต้องเพิ่มกำลังการทำงานและหม้อแปลง AC
  เครื่องวัดประกอบกับหม้อแปลงขนาดเล็กที่แม่นยำดังนั้นจึงไม่จำเป็นต้องซื้อแยกต่างหาก

 รายละเอียด:

• ฝีมือดีและประสิทธิภาพที่ดี
• ง่ายต่อการอ่านใช้งานง่ายทนทานในการใช้ ข้อมูลจำเพาะ: รุ่น: D85-2042A วัสดุ: พลาสติก + โลหะ สี: ดำ, ขาว (ไม่บังคับ) ความแม่นยำในการวัด: 0.5% ± 2 หลัก หน้าจอแสดงผล: จอแสดงผลแรงดันไฟฟ้า: LCD สีน้ำเงิน จอแสดงผลปัจจุบัน: LCD สีเขียว ช่วงการวัด: แรงดันไฟฟ้ากระแสสลับ: AC 80.0-300 V, AC 200-450 V กระแส AC: AC 0-100.0 A (คุณสามารถเลือกช่วงแรงดันและกระแสที่เหมาะสมตามความต้องการของคุณ) ความเร็วในการวัด: ประมาณ 2 ครั้งต่อวินาที ขนาดภายนอก: ประมาณ 70x39x40 mm / 2.76×1.54×1.57in ขนาดการติดตั้ง: ประมาณ 68x38mm / 2.68×1.50in

Features:

• Digital AC voltage meter can simultaneously display the AC voltage and AC current.
• The meter adopts colorful LCD display to show the measurement result: the yellow display measuring voltage and the
• blue display measuring current.
• The meter needs noincreasing working power and AC transformer.
• The meter is equipped with the precise miniature transformer, so it does not need to purchase separately.

Descriptions:

• Fine workmanship and good performance.
• Easy to read, easy to use, durable in use.
• Specifications:
• Model: D85-2042A
• Material: Plastic+Metal
• Color: Black, White(Optional)

• Measurement Accuracy: 0.5% ± 2 digits

Display Screen:

• Voltage Display: blue  LCD
• Current Display: Green LCD
• Measuring range:
• AC Voltage: AC 80.0-300 V, AC 200-450 V
• AC current: AC 0-100.0 A
• ( You can select the appropriate voltage and current range as your needs )
• Measurement Speed: about 2 times per second
• External Dimensions: about 70x39x40 mm/2.76×1.54×1.57in

• Installation Size: about 68x38mm/2.68×1.50in

Package Informations:

• Package Size: 60x54x40mm/2.34×2.11×1.56in
• Package Weight: 85g/2.98oz
• General Box Package

Package Included:

• 1 x D85-2042A Digital Voltmeter

รับประกันสินค้า 1  เดือน

>> เช็คสต๊อคสินค้า <<

คุณสมบัติของเครื่องวัดไฟฟ้าวัตต์มิเตอร์:

• Voltage: 230V +- 10% , 50Hz
• Basic current: 5A
• Max current: 65A
• Starting current: 20mA
• Impluse out put: 1000imp/kWh
• Analogue display: 5+1  (one dicimal )
• Wire connection:  L L N
• Installed in din rail
• Meter accurate: +-1%
• size: 90*60*35mm


FUNCTIONS AND FEATURES:

1. 33mm standard DIN rail installation,complying with standard DIN EN5002

2. May select step motor type impulse register 99999.9kwh

3. Standard configuration one port of pulse output passive(polarity)

4. Standard configuration “powerLED” indication and “impulseLED” indication.

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

multi-funciton digital meter can measure and display AC voltage, AC current, active power and electric energy at the same time. The display part of meter use high-definition color LCD screen.

Technical Indicators

1. Accuracy: 1% 2words

2. Range:
   – AC voltage: AC 200-450V
   – AC current: AC 0-99.99A, minimum resolution is 0.01A.
   – Active power: 0-45000W. 0-9999.9W minimum display resolution is 0.1W, otherwise Minimum resolution is 1W.
   – Electric energy: 0-9999999Kwh
   – 0-9999.999kwh minimum resolution is 0.001kwh
   – 10000.00-99999.99kwh minimum resolution is 0.01kwh
   – 100000.0-999999.9kwh minimum resolution is 0.1kwh
   – Otherwise minimum resolution is 1Kwh.

3. Speed: 2 times per second

4. Size: 79*43*48

5. Installation Size:76*39

6. Auto-saving: when power off, the electric energy will be saved. The saved electric energy will be accumulated continue when the meter power-on next time.
   Connection graph

Application Method

1. According to connection graph, connect the green wire of secondary current transformer to the blue terminal of meter and make the wire of measurement circuit through the hole in the current transformer.

2. Supply power and start to measure and display the result.

3. Press down the button last for 5 second, the electriv energy will to be zero.


Attention

1. The meter will be destroyed when you make wrong connection method with voltage input(green terminal) and secondary current transformer(blue terminal).

2. It will be destroyed when use to measure square wave, output of inverter and correction sine wave.

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

multi-funciton digital meter can measure and display AC voltage, AC current, active power and electric energy at the same time. The display part of meter use high-definition color LCD screen.

• Accuracy: 1%  2words
• Range:

– AC voltage: AC 80.0-300.0V
– AC current: AC 0-99.99A, minimum resolution is 0.01A.
– Active power: 0-45000W. 0-9999.9W minimum display resolution is 0.1W, otherwise Minimum resolution is 1W.
– Electric energy: 0-9999999Kwh
– 0-9999.999kwh minimum resolution is 0.001kwh
– 10000.00-99999.99kwh minimum resolution is 0.01kwh
– 100000.0-999999.9kwh minimum resolution is 0.1kwh
– Otherwise minimum resolution is 1Kwh.

• Speed: 2 times per second
• Size: 79*43*48
• Installation Size:76*39
• Auto-saving: when power off, the electric energy will be saved. The saved electric energy will be accumulated continue when the meter power-on next time.

รับประกันสินค้า 3 เดือน

>> เช็คสต๊อคสินค้า <<

คุณสมบัติเครื่องมือวัดไฟฟ้า วัตต์มิเตอร์

• Accuracy : Class 1.0

• Rated voltage : 230V AC

• Operation voltage range : Un±20%

• Insulation capabilities : AC voltage withstand 2KV for 1 minute
•                                   impulse voltage withstand 6KV-1.2µs waveform

• rated current : 5(32)A

• operation current range : 0.25A-32A

• rated frequency : 50Hz +- 10%

• internal power consumption :  ≤ 2.0W / 10VA

• Test output flash rate (LED) : 2000 impulsses per kwh (0.5Wh/imp)
• Pulse output rate (pin 20&21) : 2000 pulses per kWh (0.5Wh/imp)
• Max.operation temperature : -10°C ~ +50°C

• Max.storage temperature : -30°C ~ +75°C

• Relative humidity : ≤85%

Outer and mount dimension for LCD Display Meter:

Wiring diagram of 1 module kwh meter:

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

• แรงดันไฟฟ้า AC 220V
• ช่วงการวัด AC 40.0-300.0V
• กระแสไฟ AC:AC 0-100.0A ความละเอียดปัจจุบันคือ 0.01A
• ความถี่: 45.0Hz – 65.0Hz
• ตัวประกอบกำลัง: 0.00-1.00PF
• กำลังไฟฟ้า: 0-450000W ความละเอียดกำลังไฟฟ้า 0.1W เมื่อวัดกำลังไฟฟ้าระหว่าง 0-9999.9W มิฉะนั้นความละเอียดพลังงานไฟฟ้าคือ 1W
• พลังงานไฟฟ้า: 0-99999kwh แสดงความละเอียดพลังงานไฟฟ้า 0.01kwh เมื่อวัดไฟฟ้า engery ระหว่าง 0-999.99kwh แสดงความละเอียดพลังงานไฟฟ้า 0.1kwh เมื่อวัดไฟฟ้า engery ระหว่าง 1000.0-9999.9kwh และแสดงพลังงานไฟฟ้า ความละเอียด 1kwh เมื่อวัดค่าไฟฟ้าที่มากกว่า 9999.9kwh
• ขนาด รูใน CT: 12 mm.
• ความเร็ว: 2ครั้ง/วินาที
• ขนาด: 54 × 80 × 64
• การติดตั้ง: DIN-RAIL

การประยุกต์ใช้วิธีการ

• ต่อแรงดันไฟวัดเข้ากับขั้ว 1 และ 2
• การเชื่อมต่อมิเตอร์กับหม้อแปลงกระแสภายในตามกราฟ 1 ทำลวดผ่านรูในมิเตอร์และเลือกทิศทางตามอำเภอใจ
• การเชื่อมต่อมิเตอร์กับหม้อแปลงกระแสภายนอกตามกราฟ 2 ทำลวดผ่านรูในมิเตอร์ แล้วต่อสายไฟสองเส้นของหม้อแปลงรองเข้ากับขั้ว 3 และ 4
• เมื่อเปิด, แสดงผลวัดพารามิเตอร์
• เมื่อเปิดเครื่อง มิเตอร์จะแสดงพารามิเตอร์การวัด
• เมื่อเปิดเครื่อง คุณสามารถกดปุ่มของ SAM CK ได้เป็นเวลา 5 วินาที จากนั้นพลังงานไฟฟ้าจะเป็นศูนย์และเริ่มสะสมเมื่อปล่อยปุ่ม และเมื่อปิดเครื่อง มิเตอร์สามารถบันทึกค่าพลังงานไฟฟ้าและสะสมข้อมูลเมื่อมิเตอร์เปิดเครื่องต่อไป
• ข้อควรสนใจ: มิเตอร์นี้ใช้สำหรับวัดกระแสไฟฟ้าในเมือง 45-65Hz เท่านั้น

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

The Monitor My Power Meter allows you to monitor and measure the power usage of electrical appliances in real-time.
The unit can display line voltage, line current, line power, total electric quantity and total electric charge. It can record the total electricity consumption. The unit price of Electricity can be set, then it can show the cost easily.
At the same time, it provides analysis on real-time running power and gives out alarm automatically, once abnormal operation occurs. It is useful to save power and reduce waste power.

>> เช็คสต๊อคสินค้า <<

คุณสมบัติของเครื่องวัดไฟฟ้าวัตต์มิเตอร์:

• LCD DDS5188 Single-phase DIN-rail type Watt-hour Meter 50/60HZ
• Brand New In Box
• MAIN TECHNICAL DATA
• Type:  DDS5188
• Accuracy Class:Class 1
• Rate Voltage(V):220-230
• Rate Current(A):10(100A)
• Starting Current:0.4%lb
• Insulation Performance:AC voltage 2KV for 1 minute,impulse voltage 6KV

FUNCTIONS AND FEATURES:

1. 33mm standard DIN rail installation,complying with standard DIN EN5002

2. May select step motor type impulse register 99999.9kwh

3. Standard configuration one port of pulse output passive(polarity)

4. Standard configuration “powerLED” indication and “impulseLED” indication.

Diagram

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

รายละเอียดสินค้า

• แรงดันไฟฟ้า: 050.0V ~ 320V ความละเอียด: 0.1V
• ย่านการวัด (กระแส): 0.000A ~ 100.0A ความละเอียดด: 0.001A
• ช่วงการวัดพลังงาน: 0000.0W ~ 99999.9W ความละเอียด : 0.1W
• ช่วงการสะสมพลังงาน: 00000.00 องศา ~ 99999.9 องศา (KWh) ความละเอียด: 0.01 องศา
• ช่วงก๊าซคาร์บอนไดออกไซด์: 000.00 ~ 9999.99Kg (KWh * 997/1000 5/3 บิตสวิตช์)
• อุณหภูมิช่วงการวัด: 0 ~ 99 องศาเซลเซียส 0 ~ 99° ความละเอียด 100: 1 องศาเซลเซียส
• กินไฟขณะสแตนด์บาย:
• เวลาฟื้นฟู:> 500mS / เวลา> 500mS / เวลา
• อัตราการวัด: ประมาณ 0.5 ครั้ง / วินาที
• ประเภทจอภาพ: ไมโครเพาเวอร์โมดูล LCD Backlight LCM  ตัวอักษรสีดำ แสงไฟสีเขียว แสดงผลภาษาจีนและภาษาอังกฤษ
• ขนาดสินค้า: 117 x 61 x 38 มม
• อุณหภูมิการใช้งาน: -10 ~ 60 องศาเซลเซียส -10 ~ + 60 ° 100
• ความชื้นทำงาน: 10 ~ 80 (no doubt exposed) 10 ~ 80 (no doubt)
• ทำงานแรงดัน: 80 ~ 106kPa

>> เช็คสต๊อคสินค้า <<

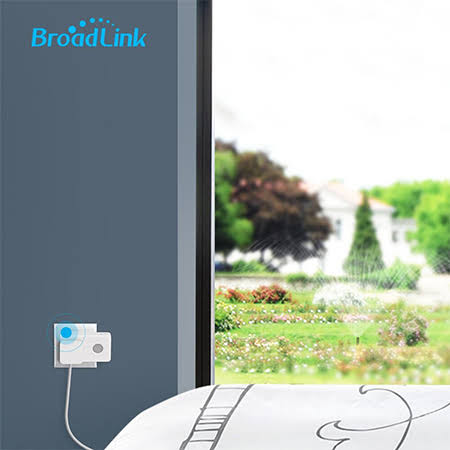

SP3 Contros ปลั๊กอัจริยะรุ่นใหม่จาก Broadlink ที่มาพร้อมกับฟังก์ชันสั่งการทำงานเปิด-ปิดรวมถึงไฟส่องสว่าง LED ที่สามารถสั่งงานผ่านทางมือถือสมาร์ทโฟน ฉะนั้นไม่ว่าคุณจะอยู่ที่ไหน คุณก็สามารถสั่งปิดการทำงานเครื่องใช้ไฟฟ้าคุณได้ ไม่เพียงเท่านี้ SP3 Contros ยังสามารถตั้งเวลาให้ทำงานเปิด-ปิดเองได้ตามวันและเวลาตามต้องการ รวมถึงหน่วงเวลาการทำงาน
รายละเอียดสินค้า

• ยี่ห้อ: Broadlink
• รุ่น: SP3
• Wi-Fi: 802.11 b/g/n
• การใช้พลังงาน: ≤1.1W
• อุณหภูมิการทำงาน: 0-55 Deg.C
• ความชื้นที่เกี่ยวข้องในการดำเนินงาน: ≤85%
• ประเภทของปลั๊ก: ปลั๊กมาตรฐาน US
• แหล่งจ่ายไฟ: AC100-120V, 50-60Hz
• กระแสไฟ: 15A
• ขนาดสินค้า: 75 x 44 x 58 mm
• แพ๊คเกจ: 1 ตัวเครื่อง , คู่มือ

• แบรนด์ใหม่ 100% และมีคุณภาพสูง
• เปิดปิดผ่าน Wifi 3G/4G จากที่ไหนก็ได้หรือสามารถเปิดปิดที่ตัวอุปกรณ์ได้
• Application ใช้งานง่าย ไม่ซับซ้อนสั่งการทำงานได้ทุกที ทุกเวลาผ่านมือถือสมาร์ทโฟน

• Application การสั่งงานรองรับทั้งระบบ iOS และ Android
• ปลั๊กอัจฉริยะ Broadlink ช่วยให้คุณทำหลายสิ่งได้ในเวลาเดียวกัน
• คุณสามารถตรวจสอบการใช้งาน Application ของคุณ และมันจะบอกคุณว่ามีค่าใช้จ่ายในการเรียกใช้
• ตรวจดูสถานะเปิดปิด บันทึกย้อนหลังได้ พร้อมไฟ LED ที่สมาร์ทปลั๊กแสดงสถานะชัดเจน
• มีสวิทช์หากต้องการกดเปิดปิดที่สมาร์ทปลั๊ก ผ่านการทดสอบที่ 50,000 ครั้ง พร้อมไฟส่องสว่างในเวลากลางคืน

Specification

• Name: Remote Control Smart Switch
• Brand: Broadlink
• Model: SP3
• Wi-Fi: 802.11 b/g/n
• Power Consumption: ≤1.1W
• Operating Temp.: 0-55 Deg.C
• Operating Related Humidity: ≤85%
• Plug Type: US standard plug
• Power Supply: AC100-120V, 50-60Hz
• Rated Current: 15A
• Dimension: 75 x 44 x 58 mm
• Weight: 96g
• Package Contents 1 x Wi-Fi Smart Plug, 1 x Manual

• Electrical Control: Appliances switch off or off remotely from a smartphone.
• Appliances Group: You can group appliances so you can control all of them at the same time.
• Power Monitoring: Real-time and historical data consumption in watts and unit costs.
• Timer: Auto-change timer for the device.
• Standby removal: Set the socket to shut down when left on standby for too long.

• 100% brand new and high quality.
• The B Roadlink smart plug allows you to do many things at the same time.
• You can check the usage of your appliaces and it tells you how much it costs to run them.
• It will provide you with immediate as well as historical data through the free App. That is including a very user-friendly interface.
• With the B Roadlink Smart Plug Box you will also be able to switch appliacens remotely. Your App, but the important aspect it will allow you to use is your app so you do not have to be there in the first place.
• It includes a lot of other features but one of the teh unique features is that it eliminates the standby power of your machine, saving you money.
• It is compatible with Android and iPhone. It is compatible with any Windows device (tablet PC or smartphone).

รับประกันสินค้า 3 เดือน

>> เช็คสต๊อคสินค้า <<

คุณสมบัติของเครื่องวัดไฟฟ้าวัตต์มิเตอร์:

• LCD DDS238-4W Single-phase DIN-rail type Watt-hour Meter 50/60HZ
• รุ่น: DDS238-4W
• ระดับคลาส: Class 1
• อัตราแรงดันเอาท์พุท (V): 110-230V

• กระแสไฟ (A): 5(60A)
• ไวไฟ: ควบคุมด้วยโทรศัพท์
• มากกว่าแรงดันไฟฟ้าและภายใต้การป้องกันแรงดันไฟฟ้ากำหนดโดยโทรศัพท์
• แรงดันไฟฟ้าเกิน: 100-300V (ค่าเริ่มต้น: 275V)
• ภายใต้แรงดันไฟฟ้า: 100-300V (ค่าเริ่มต้น: 175V)
• รป้องกันกระแสเกิน 1-65A ปรับได้ (ค่าเริ่มต้น 65A)
• ตัวตั้งเวลา: 00: 01-24.00 ชั่วโมง
• เครื่องวัดพลังงานพร้อม RS485

ข้อมูลสินค้า

• การวัดพลังงานเชิงบวกและพลังงานเชิงลบที่มีพลังงานเชิงลบสะสมเป็นพลังงานบวก
• มิเตอร์นี้ยังแสดงแรงดันไฟฟ้าสามเฟสจริงกระแสจริงกำลังงานจริงตัวประกอบกำลังจริง ความถี่จริง
• Pulse LED แสดงการทำงานของมิเตอร์พัลส์เอาต์พุตพร้อมการแยกคัปปลิ้งออปติคอล 18 ~ 27V 27mA
• พอร์ตสื่อสาร RS485 และ WIFI
• การวัดพลังงานที่ใช้งานโดยไม่ต้องสอบเทียบภายใต้การดำเนินงานระยะยาว
• แสดงทีละขั้นตอนด้วยปุ่ม
• สามารถใช้ APP สำหรับการอ่านข้อมูลและควบคุมการเปิด / ปิดได้
• มีการป้องกันแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าตกสามารถตั้งค่าได้จากแอพ
• ป้องกันการโอเวอร์โหลดมันสามารถตั้งค่าจากแอพ
• มีฟังก์ชั่นการควบคุมเวลามันสามารถตั้งค่าจากแอพ
• สามารถรีเซ็ตพลังงานที่ใช้งานเป็นศูนย์จากแอพ

Connection diagram

Dimension

App แนะนำสำหรับการใช้งาน

ค้นหา“ WISEN” บน Android Google Play หรือ Apple App store เพื่อดาวน์โหลดซอฟต์แวร์

DS238-4 W type multi-function smart energy meter is designed to measure single phase two wire AC active energy and variable parameter. The meter have RS485 communication port and WIFI communication, it can use APP for remote reading and control on/off. All of its functions comply with the relative technical requirement for class 1 single phase watt hour meter in IEC62053-21 and its data communication rules obey the requirement of MODBUS-RTU and WIFI 802.11b/g/n.It is a long life meter with the advantage of high stability , high over load capability , low power loss and small volume .

The meter should be installed in suitable environment with ambient temperature range between -25+55,the relative humidity less than 75% and temperature limits between and-40+70.

The meter is manufactured complying with international standard IEC62052-11 on “Electricity metering equipment (AC) General requirements tests and test conditions” and IEC62053-21 on “Static meters for active energy (classes 1 and 2)”.

Specification

• LCD DDS238-4W Single-phase DIN-rail type Watt-hour Meter 50/60HZ
• Type: DDS238-4W
• Accuracy Class: Class 1
• Rate Voltage Output(V): 110-230V

• Rate Current(A): 5(60A)
• Wifi: Control by phone
• Over voltage and under voltage protection set by phone
• Over voltage: 100-300V  (default: 275V)

• under voltage: 100-300V (default: 175V)

• Over current protection 1-65A adjustable (default 65A)
• Timer: Yes  (00:01-24.00 Hour)

• Energy meter with RS485

Features

• Measuring positive & negative active energy with negative energy accumulated into positive energy,.
• The meter also display three phase real voltage , real current , real active power , real power factor , real frequency
• Pulse LED indicates working of meterPulse output with optical coupling isolation 18~27V 27mA.
• RS485 communication port and WIFI communication
• Measuring active energy without calibration under long term operation
• display step by step with button
• it can use APP software for data reading and remoter control on/off.
• it has overvoltage and undervoltage protection , it can set value from APP
• it has overload protection ,it can set value from APP
• it has timing control function , it can set value from APP
• it can reset the active energy to zero from APP

รับประกันสินค้า 1 เดือน

>> เช็คสต๊อคสินค้า <<

Specification:

• voltage  3×230/400V +- 15% 50HZ
• basic current is 10A
• max current is 100A
• starting current  is 40mA
• impluse out put   400imp/kWh
• analogue display  is  6  (no decimal )
• wire connection is L1L2L3  N !
• installed in  din rail  ,meter is only 7 module  125mm width
• meter accurate is +-1%
• direct wire connection  ,not need through external CT .

รับประกันสินค้า 3 เดือน

>> เช็คสต๊อคสินค้า <<

มิเตอร์ไฟฟ้ากันไฟย้อนเข้าสายส่ง ลดกำลังการผลิตให้พอดีกับการใช้งาน ป้องกันมิเตอร์หมุนย้อนกลับ เมื่อมีไฟย้อนเข้าไปในระบบการไฟฟ้า เกินอัตตราการใช้งาน

รับประกันสินค้า 6 เดือน

>> เช็คสต๊อคสินค้า <<

รายละเอียดสินค้า

Multi-function power meter has measurement, display, digital communication and electrical pulse output functions. It is able to accomplish power measurement, energy metering, data display, collection and transmission, and can be widely used for transformer substation, power distribution, intelligent building, company. It can measure current, voltage, active power, reactive power, apparent power, power factor, frequency, active energy, reactive energy, inductive capacitive energy, positive and negative reactive power.

Features:

• The power meter is easy to operate, safe, accurate, durable, intelligent, and energy saving.
• Housing is made of flame retardant ABS material, the structure is more secure.
• Plug type connectors are more convenient to wire.
• Designed with many heat dissipation holes on the back for more safe use.
• High quality blue backlight LCD screen offers a high-definition display on day or night.
• Support RS485 communication.

Specifications:

Note:

1. The meter should be connected to power for 15 minutes before use.
2. Protect it against vibration or impact and do not use it in environment of much dust or noxious gas.
3. Input wire should not be too long. If measured signal input terminal is too long, please try using twisted-pair shielded wire.
4. If signal has high frequency interference, low frequency filter should be tried using in wire.
5. During long-term storage, please connect it to power for at least 4 hours once every three months.
6. For long-term storage, it should be kept in temperature – 25 ~ 55 and away from direct light.
7. If meter does not display, please first check  if the voltage of auxiliary power supply is in the normal range.
8. If meter displays abnormally, please check if the input signal is normal and signal terminal are connected tightly.
9. Do not use PT signals as auxiliary power, in order to guarantee he meter can normally work, unless the PT has enough power.
10. Terminals of CT circuits must be connected tightly, ensuring reliable input/output contact.
11. If need to calibrate meter, use calibration instrument which has accuracy better than 0.1%.

Package Includes:

• 1 x Power Meter

>> เช็คสต๊อคสินค้า <<

1.General Description

DTS238-4-M static three phase four wire energy meter for active energy adopt advanced large-scale integrated circuit IC and SMT manufacturing technology. They have following features: bi-directional or unidirectional energy measurement , wide voltage , anti-tamper , high accuracy and reliability , large overload , low self-consumption , small volume , light weight !The meter can also display three phase R.M.S current , voltage ,active power , reactive power ,power factory , frequency ,and interval active energy .

The meter should be installed in suitable environment with ambient temperature range between -25+55,the relative humidity less than 75% and temperature limits between and-40+70,   .

The meter is manufactured complying with international standard IEC62052-11 on “Electricity metering equipment (AC) General requirements tests and test conditions” and IEC62053-21 on “Static meters for active energy (classes 1 and 2)”.

2.Specification and Technical Parameters

2.1 Specification

• Meter type: DTS238-4-M
• Rate frequency: 50 or 60 Hz
• Rated current: 10(100)A
• Rate voltage: 3X230/400V
• Normal voltage range: 90%Un110%Un
• Limits voltage range: 70%Un120%Un
• Accuracy: Class 1
• Pulse constant: See meter

2.2 Technical Parameters

• 2.2.1 Basic tolerance

• 2.2.2 Self-consumption
  • Current circuit is less than 1.5VA
  • Voltage circuit is less than 2W/10VA
• 2.2.3 Starting current

       Under the rated voltage , rated frequency and COSΦ=1 , the meter shall start and continue to register on application of 0.2% In (if CT is used) or 0.4% Ib .

• 2.2.4 Anti-creeping

       The meter has anti-creeping logical circuit. When 115%Un is connected to the meter and current circuit is cut , the meter shall not create more than one pulse in a stipulated time

• 2.2.5 Average-life

       The meter can be used for at least 10 years in normal operation specified in this manual

• 2.2.6 LCD: 6+1 (999999.9kWh)

3.Basic Features

• 3.1 Measuring positive & negative active energy with negative energy accumulated into positive energy .
• 3.2 With three LED to show the on/off state of the power on three phases.
• 3.3 Measuring active energy without calibration under long term operation
• 3.4 Internal connection of current and voltage
• 3.5 High reliability due to adopting high quality components

4.Working principles

Three phase voltage and current are sampled from respective sampling circuit and transformed into suitable signal, which is carried into integrated circuit , then the meter output pulse signal in positive appropriation to measured power to drive step-motor counter or LCD counter to realize energy measurement. The meter has energy pulse output for testing with pulse width of 80+20ms

Diagram for Working Principles

5. Structure

The meter consists of meter base , meter cover , terminal base , terminal cover . there are lead seal on meter cover  and terminal cover . A special screw is used to fix the terminal cover on which a lead seal can be installed

6. Usage

You can use the button for display step by step , it will reset interval energy to zero if you push the button last 10s .

6.1 Connection diagram

• Wiring for 3*230/400V 50Hz

(current wire bottom in and up output)

Transformer input type connection diagram

Noting: for CT input type connection , the power consumed display in register is not fact power consumed. The fact power= the power display in register of meter X CT rate. For example , the power display in the register is 0.5 kWh and the CT is 800/5A , the fact power consumed=0.5 kWh X 160=80kWh

(current wire bottom in and up output)

Direct input type connection diagram

• L1  A phase wire
• L2  B phase wire
• L3  C phase wire
• N   Neutral wire
• 12  and 13   Test pulse output

6.2 Installation

• The meter can be installed on a 35 mm DIN rail
• 6.2.1 The meter can not installed and used until it is checked goods and sealed before delivery
• 6.2.2 The meter should be install in the water proof box indoor or outdoor . the meter’s box should be fixed on strong and flame-resistant wall with a recommended height of about 1.8 m , where there is no corrosive gas around .
• 6.2.3 The meter should be install fully in accordance with connection diagram on the terminal cover, it is better to use copper as the leading wire for connection. All screws should be tightened.
• 6.2.4 Diagram for installation dimension

7. Transportation and Storage

• 7.1 Heavy impact should be burdened to the products while transportation and unpacking.
• 7.2 The products should be stored in the original package and kept in place with temperature between -40+70,the relative humidity less than 75% and no corrosive gas around .
• 7.3 In storehouse , the meter should be placed on the shelf when kept in stock , there should not be more than 7 cartons piled up in vertical. Single-packed meters can not be piled up with more than 5 meters in vertical.

รับประกันสินค้า 6 เดือน

>> เช็คสต๊อคสินค้า <<

วัตต์มิเตอร์ LED มิเตอร์ วิเคราะห์ไฟ การวัดไฟฟ้า วัดแรงดันไฟฟ้าที่ใช้งานปัจจุบัน
สะดวกสบายในการทดสอบพร้อมขั้วแปลง ที่ช่วยให้รู้พลังงานที่ใช้ และเป็นการบอกการประหยัดพลังงานในการใช้ไฟ LED โคมไฟLED อื่นๆ

สามารถใช้สำหรับการตรวจสอบการวัดค่าพลังงานที่ได้จากการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ ประเมินประสิทธิภาพแผงโซล่าเซลล์ อินเวอร์เตอร์

คุณสมบัติเครื่องมือวัดไฟฟ้า วัตต์มิเตอร์

• Load current display range: 0.002A ~ 20A

• Power factor test range: 0.001 to 1.000

• Input voltage test range: 85V ~ 265V

• Power frequency test range: 45HZ ~ 65HZ

• Active power test range: 0.5W ~ 4400W

• Annual electricity consumption / active energy / reactive energy display range: 0 ~ 9999KW

• Keys: adjust the daily working hours, display mode, clear energy data

• Power outlet: output 20A

• Power supply cable: Input 85V ~ 265V

รับประกันสินค้า 3 เดือน

>> เช็คสต๊อคสินค้า <<

Description:

1. Measure single phase voltage, curent, active power, reactive power, power factor, apparent power, Kwh ect.
2. Two loop programable alarm output
3. With RS485 communication port
4. Maximum direct input curent is 5A, support CT(current transformer)
5. Power supply : 100-240V AC/DC
6. Accuracy : 0.5%F.S
7. With power failure memory function for Kwh and running status.
8. Optional one loop 4-20mA tranmit output.

Specifications:

• Model : EU9-RC18B A
• Voltage Input impedance : ≥300KΩ (450V)
• Current Input impedance : ≤0.02Ω (when is direct input0-5A)
• Direct Input Voltage range : AC 6-450V
• Direct Input Current range : 0.015-5A
• Display : Dual line LED
• CT Value : 1.0 – 1999settable
• Accuracy :0.5%F.S
• Sampling speed : About 2times/s
• Power Supply : AC/DC 100-240V
• Dielectric strength : DC2000V/1min
• Communication : RS485 interface , adopt Modbus RTU protocol
• Output:  Alarm1 , Alarm2
• Accuracy : ±0.5%F.S
• Loading capacity : ≤600Ω
• Insulated impedance : 100MΩ
• Temperature : 0 to 50°C
• Humidity : ≤85%RH
• Size : 96*96*101 mm

รับประกันสินค้า 3 เดือน

>> เช็คสต๊อคสินค้า <<

CJ-3D3YM multi-function power quality analyzer is a new generation of intelligent power meter. While measuring the basic power parameters of power lines in real time, the meter also provides power quality analysis, over-limit alarm, analog transmission, RS485 communication and other output functions. It is visual and clear display, beautiful interface, practical and simple operation.

It is mainly suitable for real-time measurement and analysis of line power quality in high and low voltage distribution systems, such as power plants, substations and distribution houses. It provides diagnostic basis for the operation of power grid and guides customers to advance power facilities.Preventive maintenance is carried out to improve the availability and reliability of electrical systems and equipment, reduce power loss and significantly improve economic benefits.

Function Feature

• Adopt 3.5 inch color dot matrix LCD display, Pixel density up to 180 PPI, The display content is exquisite and rich.
• The operation interface adopts desktop icon + visual list view mode, which is beautiful and generous, simple and practical to operate.
• Display interface can be freely switched to Chinese or English
• Measurements show all the parameters of 30, 31, Hz, kW, kvar, cos_, kWh in power lines.
• True RMS measurement, waveform distortion does not affect the accuracy of measurement
• The measurements show the 2-31 harmonic content, total harmonic distortion rate (THD), odd total harmonic distortion rate (TOHD), even total harmonic distortion rate (TEHD), total harmonic factor (THF) of three-phase voltage and current.
• It has the function of harmonic bar chart display, supports automatic adjustment of bar chart scale, supports displaying list data and spectrum chart.
• Measurable Display Voltage Peak Factor (CFU), Current K Factor (KFI)
• Measurable display voltage and current positive sequence, negative sequence, zero sequence, unbalance and other parameters
• Voltage and current waveform display, waveform amplitude scale can be automatically adjusted. The instrument adopts continuous, high-speed and real-time sampling mode, which can monitor and display the micro-dynamics of power network waveform (such as spike pulse, surge, power shaking, etc.) in real time.
• Provide phase angle, vector graph display function
• Three-phase voltage average value (Uavg), three-phase current average value (lavg), three-phase total current value (Isum) can be displayed.
• Recordable three-phase voltage, three-phase current, maximum active power (max) and minimum power (min)
• Maximum Active Power Demand (MD) and Current Active Power Demand (CD) can be recorded.
• Functions such as alarm of optional distribution quantity exceeding limit, input of switching quantity, analog quantity transmission, RS485 communication, etc.


รับประกันสินค้า 6 เดือน
