มอเตอร์วาล์วไฟฟ้า วาล์วไฟฟ้าปิดเปิดน้ำ 2″ AC/DC24V Electric Motorized valve, ON/OFF type, DN50 ปิดเปิดเมนวลได้ เพื่อการผสมน้ำ โปรดระบุเกลียวนิ้วหรือมิล (สินค้า Pre-Order)

รายละเอียดสินค้า

มอเตอร์วาล์วไฟฟ้า วาล์วไฟฟ้าปิดเปิดน้ำ 2″ AC/DC24V Electric Motorized valve, ON/OFF type, DN50 ปิดเปิดเมนวลได้ เพื่อการผสมน้ำ โปรดระบุเกลียวนิ้วหรือมิล (สินค้า Pre-Order)

>> แจ้งความต้องการสินค้า <<

Application

• HVAC system
• Heating system
• Water treatment system
• Industrial equipments

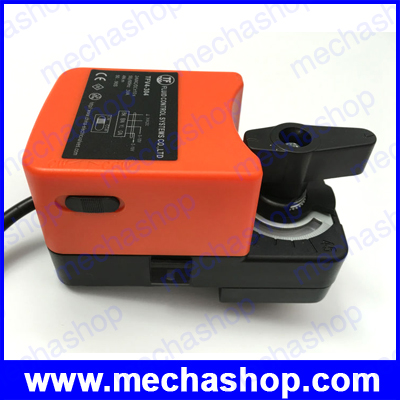

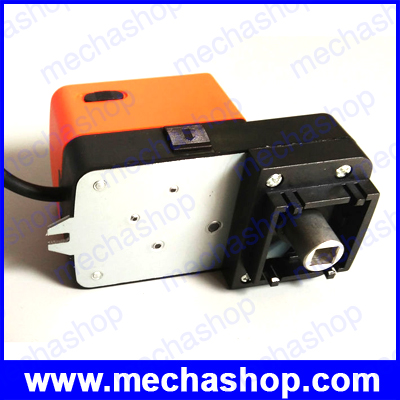

Actuator

• Working voltage: AC/DC24V±15%
• Out put torque force: 6Nm
• Angle of rotation: 90 degree.
• Protection class: IP54
• Operation time: 50S-120S
• Manual handle   Automatic overload protection system (Manual selection of ball rotation direction: C.W. /C.C.W, factory setting is C.W)
• Flow characteristic: equal percentage
• Flow range: 0%-100%

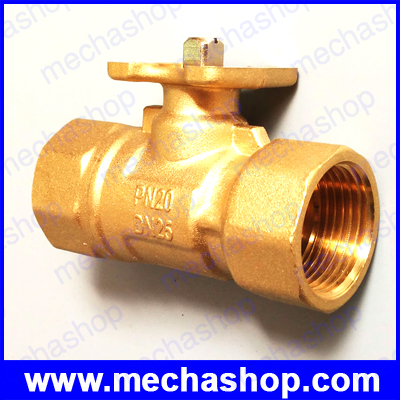

Valve body:

• Size: 2’’
• Valve type: 2-way
• Flow characteristic: equal percentage, on/off
• Pipe connector: internal thread
• Temperature of medium: 2°C…90°C
• Ambient temp. range: −5…+60°C; 0…90%RH
• Medium: cold/hot water, with 50% glycol
• Rated pressure: PN20

Model No.	DN(mm)	Inch	Kvs(m3/h)	Pmax (MPa)	Ps (KPa)
2-way	DN15	1/2”	6.3	0.6Mpa	1400
	DN20	3/4’’	6.3	0.6Mpa	1400
	DN25	1”	10	0.6Mpa	1400
	DN32	11/4”	16	0.6Mpa	1400
	DN40	11/2”	25	0.6Mpa	1400
	DN50	2”	43	0.6Mpa	1400
3-way	DN15	1/2”	6.3	0.6Mpa	1400
	DN20	3/4’’	6.3	0.6Mpa	1400
	DN25	1”	10	0.6Mpa	1400
	DN32	11/4”	16	0.6Mpa	1400
	DN40	11/2”	25	0.6Mpa	1400
	DN50	2”	43	0.6Mpa	1400



Material

• Valve body: forged brass, Hpb59-1
• Seal: ball: EPDM+PTFE
• Ball: chrome-plated brass
• stem: EPDM
• Valve connector: PC
• Valve spindle: aluminum alloy



Actuator and valve body match

Model No.	Working Voltage	Actuator type	Output torque	Consumption	Valve body
WVA4-304	24VAC/DC±15%	0(2)-10VDC	4N.m	3VA	DN25,DN20,DN15
WVA4-306	24VAC/DC±15%	(0(2)-10VDC/0(4)-20Ma)	6N.m	6VA	DN50, DN40,DN32,
WVA4-310	24VAC/DC±15%	(0(2)-10VDC/0(4)-20Ma)	10N.m	6VA	DN50

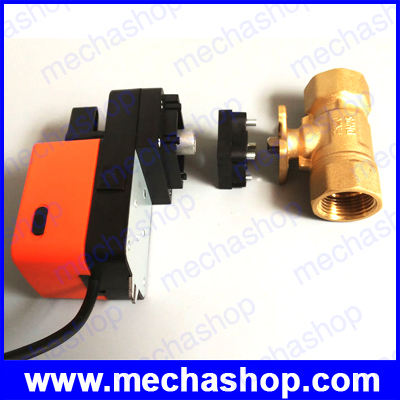

Installation:

1. Ensure that the valve body is in the full open status.
2. Ensure that the actuator is in the fully open position as the follow picture:
3. Aligning the valve stem, press down the aluminum alloy spindle.

Change of running direction

• The rotation can be reversed by pushing the CCW/CW switch on the casing. (Factory settings: “CW”)

Dimension and Wiring Actuator

• 4Nm Actuator

6Nm/10Nm Actuator

Connector Dimension

Wiring diagram

• Black wire is commen wire.
• Brown wire is open wire, when power is on, valve will turn counterclock wise, valve open.
• Red wire is close wire, when power is on, valve will turn clock wise, valve close.
• When power failure, valve will stay at current position. So, the open angle can be fixed according to the time of power supply.

หมายเหตุ  ลูกค้ากรุณาระบุว่าจะเอาขนาดเกลียวนิ้วหรือเกลียวมิล ก่อนทำการสั่งซื้อเพื่อความถูกต้องในการใช้งาน  กรณีไม่ระบุทางร้านจะจัดเกลียวนิ้วให้

สินค้า Pre Order ***กรณีสินค้ามีการอัพเกรดเทคโนโลยีให้ทันสมัยขึ้น ซึ่งบางครั้งอาจเกิดขึ้นได้ โดยที่อาจมีการเพิ่มฟังก์ชั่นมากขึ้นแต่ยังคงฟังก์ชั่นพื้นฐานเดิมไว้ ลูกค้าโปรดยอมรับการเปลี่ยนแปลงที่เกิดขึ้น

รับประกันสินค้า 3 เดือน

ข้อมูลเพิ่มเติม

น้ำหนัก	3 kg
