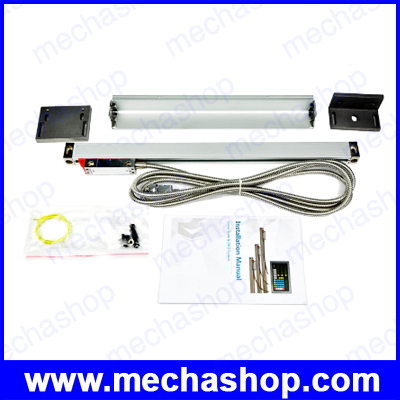

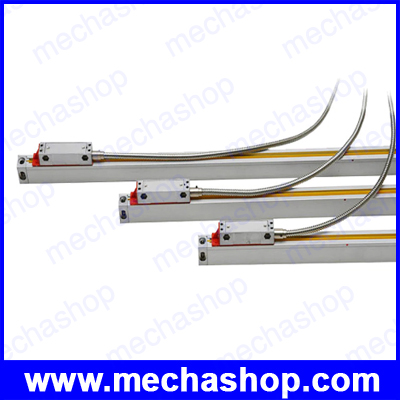

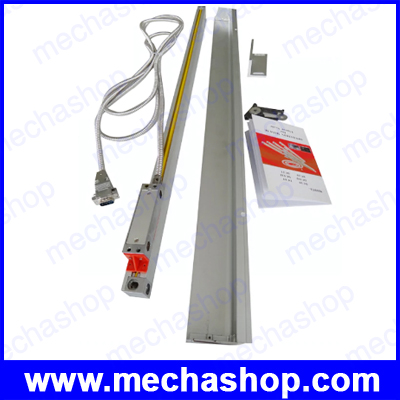

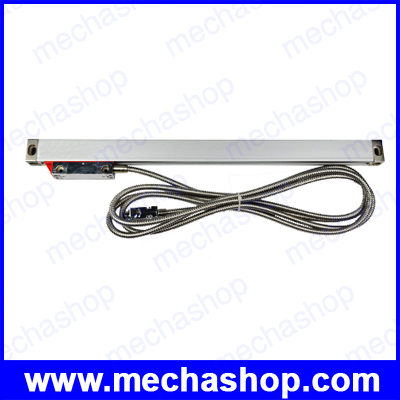

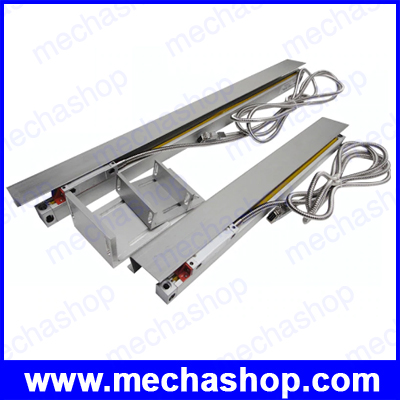

ลิเนียร์สเกล Linear Slim Size Optical glass Scale DC11 เลือกระยะ 301- 500mm resolution 1um เลือก Output signal 9-pin TTL/9-pin RS422/7-pin TTL(สินค้า Pre-Order)

รหัส LNS015
ราคา 4,900 บาท

LNS015

สินค้าหมดแล้ว

แจ้งความต้องการสินค้า
รหัสสินค้า: LNS015 หมวดหมู่: ป้ายกำกับ: , , , , , , ,

รายละเอียดสินค้า

ลิเนียร์สเกล Linear Slim Size Optical glass Scale DC11 เลือกระยะ 301- 500mm resolution 1um เลือก Output signal 9-pin TTL/9-pin RS422/7-pin TTL(สินค้า Pre-Order)

>> แจ้งความต้องการสินค้า <<


รายละเอียดสินค้า:
  • ความละเอียด: 1um
  • ความแม่นยำ: ±3/±5/±10µm (20°C/68°F)
  • ระดับเชิงเส้นออปติคอล 20um
  • ระบบ grating: ระบบวัดแสงแบบ tansmissive และแสงอินฟราเรดความยาวของคลื่นคือ 880nm
  • หัวอ่านระบบเลื่อน: แนวตั้งหรือระบบลูกปืน ความแม่นยำ 45 °

ข้อมูลทางเทคนิค:

  • วัดความยาว (มม.):: 301-500mm
  • ตัดขนาด (มม.): 27*44mm
  • ความเร็วในการทำงานที่ใหญ่ที่สุด: 60m / นาที
  • จุดอ้างอิงศูนย์: 50mm / ชิ้น
  • การป้องกันการซีล: IP55
  • ความละเอียด(um): 0.5/1/5
  • สัญญาณเอาท์พุต: TTL/EIA-422-A/1VPP
  • แรงดันไฟฟ้า: 5v/12v/24v/36v

ลักษณะ:

  1. ความเร็วในการเคลื่อนที่สูงกว่า 60m ต่อนาที
  2. แบริ่งถูกนำมาใช้สำหรับชิ้นส่วนเลื่อนเพื่อให้การเคลื่อนไหวสะดวกและฟังก์ชั่นการวางตำแหน่งที่ดีเยี่ยม
  3. ตาข่ายลวดแยกหลายชั้นและโลหะนิ่มป้องกันถูกนำมาใช้สำหรับสัญญาณสายเพื่อให้ประสิทธิภาพการกันน้ำที่ดีเยี่ยมและป้องกันการหยุดชะงักของการปฏิบัติงาน
  4. วัสดุอลูมิเนียมอัลลอยที่มีการกำจัดขั้วบวกนั้นถูกนำมาใช้กับตัวเครื่องชั่งและหัวสเกลนั้นถูกหล่อด้วยโลหะผสมชุบโครเมี่ยมอย่างหนักที่มีความต้านทานการสึกหรอ
  5. มีการใช้ยางพิเศษสำหรับฝาครอบกันฝุ่นซึ่งมีความต้านทานต่อการขูดและการกัดกร่อนที่ดี
  6. ส่วนประกอบแยกส่วนทำให้ Linear Encoder ติดตั้งดูแลรักษาและซ่อมแซมได้ง่ายและเป็นระบบกันน้ำและกันฝุ่น
  7. ตะแกรงการวัดความแม่นยำของแก้วถูกนำมาใช้สำหรับ Linear Encoder เพื่อวัดค่ามาตรฐานเพื่อให้มั่นใจในความแม่นยำสูง
  8. ไฟส่องสว่างจากแหล่งกำเนิดแสงเดียวถูกนำมาใช้เพื่อการรวมที่ดี

Characteristics:

  1. Fast speed of movement, above 60m per minute
  2. Bearings are adopted for the sliding part to provide convenient movement and excellent repeated positioning function
  3. Multi-layer isolating wire mesh and metal soft shell protection is adopted for signal cable to provide excellent water-proof and anti-interruption performance
  4. Aluminum alloy material with anodic disposal is adopted for scale body and the scale head is cast with hard chrome-plating alloy of wearing resistance
  5. Special rubber is adopted for dust proof cover, which is of good scraping and corrosion resistance and small friction resistance.
  6. Individualized components make the linear encoder very easy to install, maintain and repair , and it is of Anti-water dust-proof and long-life
  7. Glass precision measuring grating is adopted for the Linear Encoder as measuring benchmark to ensure high precision
  8. Single light source illumination is adopted for good integration
Main Parameter
  • Resolution: 1um
  • Accuracy: ±3/±5/±10µm (20°C/68°F)
  • The grating period: 20um optical linear scale.
  • Grating system: The tansmissive and infrared optical measuring system, the infrared wave length is 880nm.
  • Reading head sliding system: vertical or 45°five precision bearing system

Technical parameters:

  • Measure length(mm): 301-500mm
  • Sectional Dimentions(mm): 27*44mm
  • Biggest working speed: 60m/min
  • Zero Reference Point: 50mm/Piece
  • Sealing Protection: IP55
  • Resolution(um): 0.5/1/5
  • Output signal: TTL/EIA-422-A/1VPP
  • Voltage: 5v/12v/24v/36v



รับประกันสินค้า 6 เดือน

ข้อมูลเพิ่มเติม

น้ำหนัก 2.5 kg
