ดีซีมอเตอร์ DC Drive motor Dual Motor Driver Module 1A TB542A1 6612FNG for Microcontroller

รหัส DCM023
ราคา 75 บาท

DCM023

มีสินค้าอยู่ 4

รหัสสินค้า: DCM023 หมวดหมู่: ป้ายกำกับ: ,

รายละเอียดสินค้า

ดีซีมอเตอร์ DC Drive motor Dual Motor Driver Module 1A TB542A1 6612FNG for Microcontroller

>> เช็คสต๊อคสินค้า <<

Features:

  • The TB6612FNG motor driver can control up to two DC motors at a constant current of 1.2A (3.2A peak). Two input signals (IN1 and IN2) can be used to control the motor in one of four function modes – CW, CCW, short-brake, and stop. The two motor outputs (A and B) can be separately controlled, the speed of each motor is controlled via a PWM input signal with a frequency up to 100kHz. The STBY pin should be pulled high to take the motor out of standby mode.CJMCU.
  • Logic supply voltage (VCC) can be in the range of 2.7-5.5VDC, while the motor supply (VM) is limited to a maximum voltage of 15VDC. The output current is rated up to 1.2A per channel (or up to 3.2A for a short, single pulse).

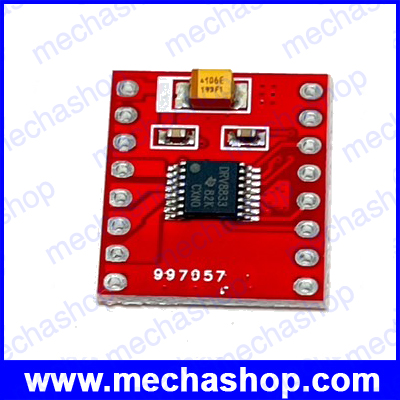

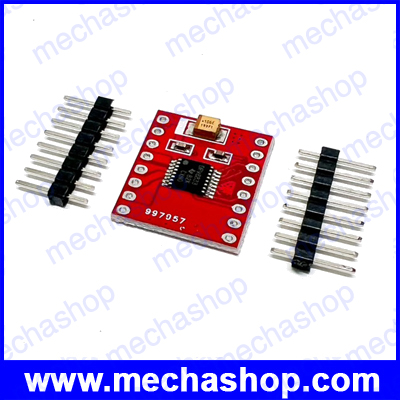

  • Board comes with all components installed as shown. Decoupling capacitors are included on both supply lines. All pins of the TB6612FNG are broken out to two 0.1″ pitch headers; the pins are arranged such that input pins are on one
  • side and output pins are on the other.
  • Standby control to save power
  • CW/CCW/short brake/stop motor control modes
  • Built-in thermal shutdown circuit and low voltage detecting circuit

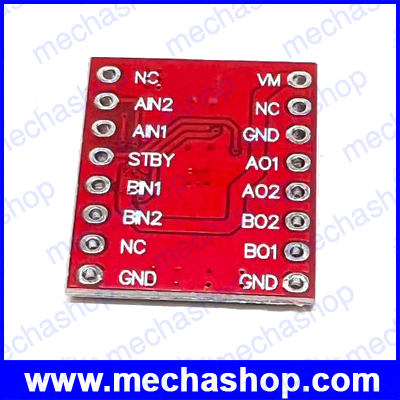

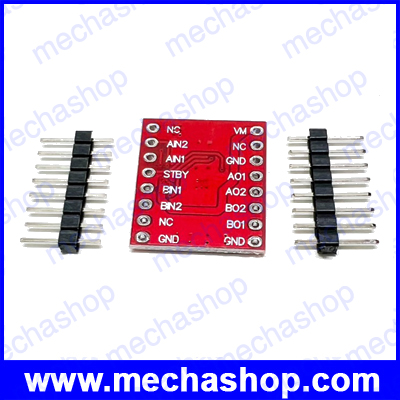

  • All pins of the TB6612FNG broken out to 0.1″ spaced pins
  • Filtering capacitors on both supply lines

Specifications:

  • Power supply voltage: VM=15V max, VCC=2.7-5.5V
  • Output current: Iout=1.2A(average) / 3.2A (peak)
  • Net Weight: 5 g
  • Dimensions: 20mm x 20mm
  • Color: red

ภาพแสดงวิธีการต่อตามไดอะแกรม
