ดิจิตอลออลซิโลสโคป MDSO PC USB Oscilloscope kit Virtual Oscilloscope Analog Oscilloscope Bandwidth 20M Sampling Rate 48M

รหัส DSO011
ราคา 2,990 บาท

DSO011

มีสินค้าอยู่ 1

รายละเอียดสินค้า

ดิจิตอลออลซิโลสโคป MDSO PC USB Oscilloscope kit Virtual Oscilloscope Analog Oscilloscope Bandwidth 20M Sampling Rate 48M

>> เช็คสต๊อคสินค้า <<


MDSO dual-channel digital oscilloscope, with “low-cost, high-performance” as the design goals. well-designed bandwidth of 20M, 48M sampling rate, 2 channels, alternating support X, Y and XY alternating pattern of two-channel virtual oscilloscope, spectrum analyzer and data recorder.

คุณสมบัติ:

  • ขนาดกะทัดรัดฟังก์ชั่นหลายอย่างรวมกันเป็นหนึ่งเดียวโพรบนี้ใช้งานได้สะดวก
  • การลดทอนของโพรบที่ปรับได้คุณสามารถเลือก 1X หรือ 10X โดยการเลื่อนสวิตช์
  • ใช้เครื่องมือปรับแต่งสำหรับการปรับชดเชย
  • ปลายตะขอที่ถอดออกได้ ตะขอได้รับการป้องกันอย่างดีจากเคสพลาสติก
  • การหาตำแหน่งปลอกหุ้มทำให้มั่นใจได้ถึงความมั่นคงและความน่าเชื่อถือของปลายที่สัมผัสกับจุดทดสอบ
  • วงแหวนมาร์กเกอร์ในสีที่ต่างกันช่วยในการระบุช่องทางที่แตกต่าง

รายละเอียดสินค้า

  • รุ่น: P2060
  • อัตราการสุ่มตัวอย่าง 48M
  • แบนด์วิดธ์: DC-60MHz
  • เวลาที่เพิ่มขึ้น: 5.8ns
  • อัตราการลดทอนสัญญาณ: 1X / 10X
  • ความต้านทานอินพุต: 1MΩ / 10MΩ± 2%
  • การป้อนข้อมูลความจุ: 1X:70pF-120pF, 10X:14pF-18pF
  • การป้อนข้อมูลสูงสุด: 1X-200 แรงดันใช้งาน (Vp-p), แรงดันทำงาน 10X-600 (Vp-p)
  • ช่วงการชดเชย: 14 – 45pF
  • สภาพแวดล้อมการทำงาน: 0-50 , 0-80% RH
  • สภาพแวดล้อมการจัดเก็บ: -20-60 , 0-90% RH
  • ขนาด: 110 ± 2 ซม
  • น้ำหนัก: ประมาณ 130 กรัม / ชุด

Specifications:

  • Model: P2060
  • Bandwidth: DC-60MHz
  • Rise time: 5.8ns
  • Attenuation ratio: 1X/10X
  • Input resistance: 1MΩ/10MΩ±2%
  • Input capacitance: 1X:70pF-120pF, 10X:14pF-18pF
  • Maximum input: 1X-200 working voltage (Vp-p), 10X-600 working voltage (Vp-p)
  • Compensation range: 14 – 45pF
  • Operation environment: 0-50 ,0-80%RH
  • Storage environment: -20-60 ,0-90%RH
  • Size:110 ± 2cm
  • Weight: About 130g/set

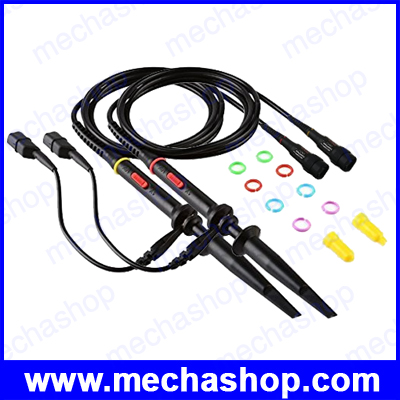

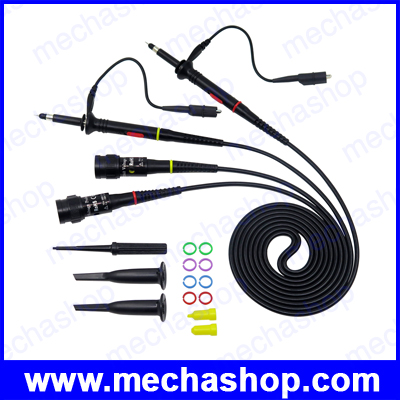

Package includes:

  • 2 x Probes
  • 8 x Marker rings
  • 2 x Ground leads
  • 2 x Locating sleeves
  • 1 x Adjustment tool
  • 1 x User manual

Powerful analysis function :

  • Support any multi-screen display, Easy to Variety of analysis;
  • Support the input waveform interpolation;
  • Support the input waveform, “add”, “subtraction” and “multiplication” synthesis;
  • Support the input waveform plusRectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss, dolph_chebyshev18 kind of window;
  • Support the input waveform filtering and design filter;
  • Support the input waveform, “Lissajous”, “Frequency”, “phase-frequency”, “logarithmic amplitude-frequency”, “self-power spectrum,” “logarithmic self-power spectrum,” “auto-correlation” and “cross-correlation “analysis;
  • Support under logarithmic coordinate system, the input waveform, “Frequency”, “phase-frequency”, “logarithmic amplitude-frequency”, “self-power spectrum,” “logarithmic self-power spectrum,” “self-related” and “mutual related “analysis.

Powerful data recorder function:

  • Support continuous data collection and storage, and can move, zoom, view global data, and compare multiple data collection
  • High-speed USB2.0 for fast transfer, unlimited long the collected data, records into files for easy viewing and analysis of collected data
  • 24M of continuous recording up to meet the capture function of the general agreement, such as SPI, IIC, UART, etc.

Oscilloscope features:

  • Bandwidth 20M
  • Sample 48M
  • the number of channels: 2
  • Input voltage range [-50V,+50V](With probeX10)
  • Memory depth 1M*2
  • AD Bit 8
  • Software triggerrising, falling, rising / falling, differential, rising / falling+differential
  • Analysis Waveform Synthesis: Add, subtract, multiply;
  • Filter processing:IIR filter support “Butterworth”, “Chebyshev I”, “Chebyshev II”, “Elliptic” type of filter design; FIR filter supports arbitrary range of frequency sampling method , and Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method design
  • Waveform analysis:Lissajous, Frequency, phase-frequency, logarithmic amplitude-frequency, self-power spectrum, logarithmic self-power spectrum, auto-correlation and cross-correlation.
  • Grasp frame Continuous function of grasping the frame

Note: Due to computer USB voltage differences, the oscilloscope measurement results may have some bias, needs your own manual calibration, the specific reference to the oscilloscope use.

data recorder:

  • Sample 0.25M~24M
  • Channel 2
  • Input voltage range[-50V,+50V](With probeX10)
  • AD Bit8
  • Data View The stored data can be continuous, and support global, zoom and move the viewing.

Note: The specific speed recorder with computer processing speed, and if use high sampling rate, the situation may break.



รับประกันสินค้า 3 เดือน
