รายละเอียดสินค้า

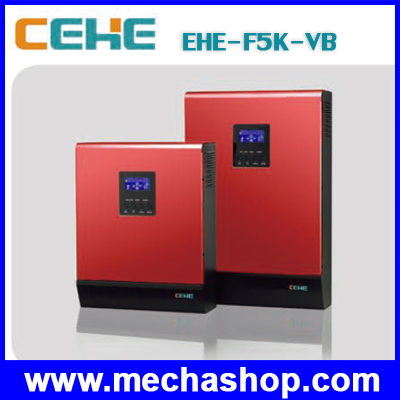

ไฮบริด อินเวอร์เตอร์ โซล่าเซลล์ CEHE Off Grid-connected Hybride Inverter อินเวอร์เตอร์ พร้อม ชาร์ทเจอร์ สำหรับโหลดไม่เกิน 5kw
รายละเอียด ไฮบริด อินเวอร์เตอร์
1.รูปแบบการใช้งาน ติดตั้งเบื้องต้น
ไฮบริดอินเวอร์เตอร์แบบออฟกริด (ไม่เชื่อมต่อกับระบบจำหน่ายไฟฟ้า) ออกแบบสำหรับการผลิตกระแสไฟฟ้าจากแสงอาทิตย์มาประจุเข้าแบตเตอรี่ เพื่อการใช้งานกับเครื่องใช้ไฟฟ้าได้อย่างสมบูรณ์แบบ โดยไม่ต้องเพิ่งพาไฟฟ้าจากระบบสายส่ง หรือหากภายหลังมีระบบสายส่งไฟฟ้า ก็สามารถใช้ร่วมกันได้ ในกรณีที่กระแสไฟฟ้าจากแผงโซลล่าร์เซลล์ไม่เพียงพอ ก็ยังสามารถประจุไฟฟ้าไปเก็บไว้ในแบตเตอรี่ด้วยระบบสายส่งของการไฟฟ้าได้เช่นกัน
อินเวอร์เตอร์มีวงจรควบคุมการชาร์ทและการคายประจุแบตเตอรี่มาในตัว สลับการควบคุมการประจุไฟฟ้าได้ทั้งจากแผงโซล่าเซลล์ หรือ ไฟฟ้ากระแสสลับจากระบบสายส่ง
รูปแบบการใช้งานและติดตั้ง ประกอบไปด้วย แผงโซล่าเซลล์ ไฟฟ้ากระแสสลับจากระบบสายส่ง แบตเตอรี่ ไฮบริดอินเวอร์เตอร์ และ เครื่องใช้ไฟฟ้า
ในระหว่างกลางวันที่แสงแดดเพียงพอ แผงโซล่าเซลล์จะทำหน้าที่ผลิตไฟฟ้ากระแสตรงป้อนไปยังชุดชาร์ทเจอร์ โดยมีคอนโทลเลอร์คอยความคุม ถ้ากระแสไฟฟ้าไม่เพียงพอ สามารถสวิทซ์ไปดึงกระแสไฟฟ้าจากระบบสายส่งกระสลับเข้ามาเสริมได้ หากมีการใช้งานเครื่องใช้ไฟฟ้า อินเวอร์เตอร์สามารถดึงพลังงานไปใช้ได้ทันที และหากมีพลังงานบางส่วนที่เหลือจะถูกชาร์ทเก็บไว้ในแบตเตอรี่ สามารถนำพลังงานที่สำรองไว้ในแบตเตอรี่ มาใช้งานในช่วงเวลากลางคืนได้
อินเวอร์เตอร์ไฮบริดนี้ เหมาะกับพื้นที่ที่ไฟฟ้ายังเข้าไม่ถึง หรือ จุดที่มีความจำเป็นที่ต้องใช้กระแสไฟฟ้าอย่างต่อเนื่อง หรือ ไฟฟ้าขัดข้องบ่อยครั้ง เช่นไฟตก ไฟดับ บ่อยครั้ง เป็นฯต้น
2.โครงสร้างภายในของไฮบริดอินเวอร์เตอร์
ไฮบริดอินเวอร์เตอร์ประกอบไปด้วย PV Charger,Grid Charger, Inverter และ Controller, ใช้งาน DC Bus ร่วมกัน, เอาพุทจาก DC Bus ต่อไปยัง Battery, การที่ PV Charger, Grid Charger และ Inverter ต่อเข้ากับ DC Bus เดียวกัน. หมายความว่า DC Bus คือจุดที่ใช้สำหรับการประจุแบตเตอรี่ การออกแบบไฮบริดอินเวอร์เตอร์นี้ จะให้ความสำ PV charging มากกว่า Grid charging.
High Efficiency
Pure sine wave inverter
Built-in advanced DSP-controlled MPPT solar charge controlled
Selectable input voltage range for home appliances and personal computers
Selectable charging current based on applications
Configurable AC/Solar input Priority via LCD setting
Compatible to mains voltage or generator power
Auto restart while AC is recovering
Overload and short circuit protection
Smart battery charger design for optimized battery performance
Cold start function
DATA INVERTER
Inverter Type : EHE-F5K-VB
Rated Power : 5000VA/4000W
Input
Voltage : 230VAC
Selectable Voltage range :
170-280VAC(For Personal computers)
90-280VAC(For Home Appliances)
Frequency range : 50Hz/60Hz (Auto sensing)
Output
AC Voltage Regulation (Batt Mode) : 230VAC 5%
Surge Power : 10000VA
Efficiency (Peak) : 93%
Transfer Time :
10ms (For Personal computers)
20ms (For Home Appliances)
Waveform : Pure sine wave
Battery & AC Charger
Battery Voltage : 48VDC
Floating Charge Voltage : 54VDC
Overcharge Protection : 60VDC
Maximum Charge Current : 20A or 30A
Solar Charger
Maximum PV Array Power : 3000W
MPPT Range@Operating Voltage : 60VDC-115VDC
Maximum PV Array Open Circuit Voltage : 145VDC
Maximum Charging Current : 60A
Maximum Efficiency : 98%
Standby Power Consumption : 2W
Physical
Size(D*W*H) : 140*295*540mm
Net Weight : 13.5Kgs
Operating Environment
Humidity : 5% to 95% Relative Humidity(Non-condensing)
Operating Temperature : 0℃ – 55℃
Storage Temperature : -15℃ – 60℃
รับประกันสินค้า 5 ปี
กรณีสินค้ามีปัญหา เปลี่ยนตัวใหม่ให้ทันที่
(ไม่รับประกันกรณีสินค้า ไฟลัดวงจร ไฟช็อต ฟ้าผ่า)
