โซล่าร์ ไมโครอินเวอร์เตอร์ ไมโครกริดอินเวอร์เตอร์ Micro grid tied Inverter 600W MPPT DC Input 22-60V Output
ไมโครอินเวอร์เตอร์แบบเชื่อมต่อระบบบกริดของการไฟฟ้าได้ สำหรับแผงโซล่าเซลล์ระบบพลังงานแสงอาทิตย์ เนื่องจากมีกำลังวัตต์ไม่สูงมาก จึงสามารถเชื่อมต่อโดยตรงเข้ากับปลั๊กไฟฟ้าภายในบ้านโดยตรงได้ โดยไม่จำเป็นต้องมีอุปกรณ์อื่นใดเพิ่มเติม (แต่เพื่อความปลอดภัย ผู้ใช้สามารถเพิ่มอุปกรณ์ป้องกัน เช่น ป้องการฟ้าผ่า เซอร์กิตเบรคเกอร์ ฟิวส์ ได้ตามต้องการ) การติดตั้งสะดวกง่ายดาย
ระบบการเชื่อมต่อลักษณะนี้มีชื่อเรียกย่อๆ SGPV. ระบบประกอบไฟด้วย แผงโซล่าเซลล์ และ อินเวอร์เตอร์แบบกริดขนาดเล็ก สามารถใช้แผงโซล่าเซลล์ทั้งแบบโมโน หรือ โพลี คริสตัลลายน์ ระบบถึงแบบ Thin flim หรือแบบอื่นที่สามารถเปลี่ยนพลังงานแสงอาทิตย์เ็นพลังงานไฟฟ้า. การเลือกขนาดและกำลังไฟฟ้าของแผงโซล่าเซลล์และอินเวอร์เตอร์ ต้องมีขนาดเหมาะสมพอดีกัน. อินเวอร์สามารถเชื่อต่อกับปลั๊กไฟบ้านได้ทุกรูปแบบ เมื่อเชื่อมต่ออินเวอร์เข้ากับระบบไฟฟ้า ตัวโปรเซสเซอร์จะทำการประมวลผลอ่านค่าของระบบไฟฟ้านั้นๆ ทั้งแรงดัน ความถี่ เฟส ก่อนที่จะเชื่อมต่อระบบไฟฟ้าแบบ Pure sine wave ที่ผลิตได้จากแสงอาทิตย์ เข้ากับระบบไฟฟ้าภายในบ้านอย่างถูกต้อง เพราะฉะนั้น การที่อินเวอร์เตอร์จะทำงานได้ก็ต่อเมื่อมีกระแสไฟฟ้าจากบ้านก่อนเท่านั้น จึงจะสามารถแปลงแรงดันไฟฟ้าจากแผงโซล่าเซลล์เชื่อมต่อระบบได้
เมื่อWhen the sun shines, the PV panel will produces DC voltage, and the grid tie inverter will change the DC voltage to AC voltage and puts out power to the home grid. When the total power of electric apparatus that are using in the house is larger than the output power of the inverters, these power from the inverters will be consumed in the house, this will slow down the power meter, otherwise, the difference of the output power of the inverter between the total used power of the apparatus will go out from the house to the out grid.
Advantage:
There are many advantages of SGPV compare with the traditional grid tie system.
1. Low cost and easy installation – SGPV can make full use of all types of buildings surface that face to the sun in the city as well as fast and easy installation of solar modules and grid tie inverter. It’s very low maintenance costs.
2. Free combination – SGPV can be used as a separate grid tie system and can be setup as a large solar array with many of them. The quantity of SGPV in the array is just according to your desire. If you are planning to install a grid-tie PV system, in a general way, the solar array and inverter need to be carefully matched to ensure that the inverters voltage and power limits are not exceeded. When you want to increase more solar panels, and if the total power of the solar panels exceeds the allocation grid inverter, it is necessary to increase the cost of a grid inverter.
3. Combination of SGPV does not interact – The traditional solar grid tie system, they offer units ranging in high power output and these units are modular so you can have multiple units operating in parallel for large solar arrays. Although, the traditional grid inverter has MPPT feature (Maximum Power Point Tracking), but the maximum power point is according to the entire series in terms of solar panels array, if the performance of a piece of solar panels in the system, for some reason, such as leaves, bird droppings, dust, shadow, etc., degrades, the performance of the entire solar power system will decrease.
SGPV has no such disadvantage. If the performance of a piece of solar panels in the system degrades, this just effects this piece itself, will not affect other SGPV in the system.
4.Improving the efficiency of the entire solar power system In traditional grid tie system, the solar panels are connected in series, so the MPPT of the inverter is according to the total panels in series, not to every panel, but there is difference between every panel, so not every panel is working at the maximum power, this will reduce the total power of these panel in series.
But SGPV has no such disadvantage. Because every inverter of SGPV has MPPT function, so every panel is working at the maximum power, this will increase the efficiency of the entire system.
Low power consumption Most of the parts in the small grid-tie inverter are digital ICs and low power MCU, so the power consumption of it is low, though the quantity of grid tie inverters is increased, but this will not increase the power consumption of the entire system.
5.Low power consumption Most of the parts in the small grid-tie inverter are digital ICs and low power MCU, so the power consumption of it is low, though the quantity of grid tie inverters is increased, but this will not increase the power consumption of the entire system.
———————————————————————————————————-
Installation:
The individual system of SGPV is shown in Figure 1. Installing the solar panel of the SGPV at a suitable location that sunshine can irradiate on it, connecting the cables of the solar panel to the DC input terminals of the small grid tie inverter of the SGPV, inserting the plug of the inverter into the socket of the home grid. After this, when the sun shines, the SGPV will convert the solar energy to the home grid.
Figure 1 A SGPV
SGPV can be stackable, and all SGPVs are independent each other. The total power converting to the grid is the total power of all SGPVs. The installation of each SGPV is same. Connecting large quantity of SGPV to the grid, this will construct high-power grid-tie system
————————————————————————————————————
Operation Procedures:
1, Connect the Solar Panel or Wind Turbine?s DC supply cables to the DC input terminal of the inverter, be sure that the polarity is correct. Recommended DC input cable size for maximum output is 8AWG or cables that can handle more than 30A. Optimal length would be less than 8m, longer cables will experience higher voltage drop. The range of output power of Solar Panel or Wind Turbine is 20W~600W.
2, Connect the supplied AC power cord to the inverter and plug it to a home wall socket.

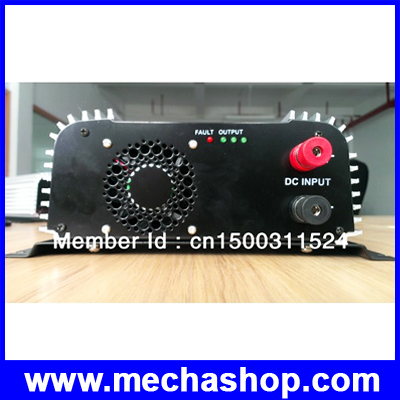

3, The 3 green LED indicators will start to cycle from left to right when the grid and DC supply is detected. This indicates the inverter is operating under normal condition. The rate of the cycling is according to how much power is being output from the solar panels or the wind turbine. The more big output power is, the more fast the rate is. If there is no AC grid detected, the red LED will be on, the inverter will not put out power, this is called Island Protection.
Product Description
Electrical Specifications:
Model : SUN-600G
Normal AC Output Power : 540W
Maximum AC Output Power : 600W
AC? Output Voltage : 220V/230V/240V
190V ~ 260V
110V/120V
90V ~ 130V
AC Output Frequency Range : 46Hz ~ 65Hz
Total Harmonic Distortion(THD) : <5%
Power Factor : 0.99
DC Input Voltage Range (Optional ) 10.8V ~ 30V / 22V~60V
Peak Inverter Efficiency : 92%
Standby Power consumption : <0.5W
Output Current Waveform : Pure Sine-wave
MPPT Function : Yes
Over Current Protection : Yes
Over Temperature Protection : Yes
Reverse Polarity Protection : Yes
Anti-Island Protection : Yes
Stackable : Yes
Mechanical Specifications:
Operating Temperature Range -10 0C ~ 45 0C
N.W : 3.4Kg
G.W : 3.9Kg
Dimension : 332mm*265mm*135mm
