รายละเอียดสินค้า

>> เช็คสต๊อคสินค้า <<

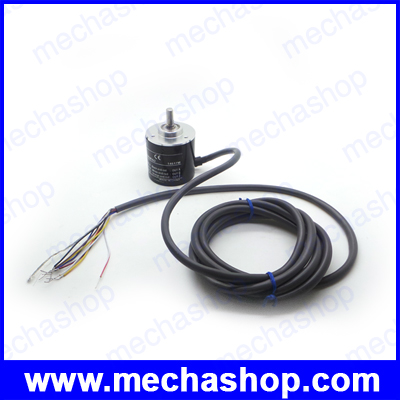

เอ็นโค้ดเดอร์ อุปกรณ์ที่ใช้ในการวัดระยะทางการเคลื่อนที่ และตำแหน่งการเคลื่อนที่

Performance

• Categorise: Incremental Shaft model

• Diameter: 40 dia.

• Power supply voltage: DC5-5% to 5+5% V (ripple (p-p): 5% max.)

• Current consumption: 160 mA DC max.

• Resolution: 2500 P/R

• Inrush current: Approx. 9 A (Time: Approx. 0.3 ms)

• Output phases: A, -A, B, -B, Z and -Z

• Control output (Output type): Line driver output

• Control output (Output voltage): Vo: 2.5 V min. Vs: 0.5 V max

• Control output (Load current): High level (Io): -20 mA /Low level (Is): 20 mA

• Starting positional point: Equipped

• Max. response frequency: 100 kHz

• Phase difference on output: 90±45°between A and B (1/4 T ± 1/8 T)

• Starting torque: 0.98 mN.m max.

• Moment of inertia: 1 x 10**-6 kg.m**2 max.

• Shaft loading: Radial: 30 N / Thrust: 20 N

• Max. permissible rotation 6000 r/min

• Ambient temperature Operating: -10 to 70 /Storage: -25 to 85 (with no icing)

• Ambient humidity Operating: 35 to 85% RH /Storage: 35 to 85% RH (with no condensation)

• Insulation resistance: Between charged parts and the case: 20 MΩ min. at 500 VDC

• Dielectric strength: Between charged parts and the case: 500 VAC at 50/60 Hz for 1 min

• Vibration resistance: 10 to 500 Hz, 2-mm or 150 m/s**2 double amplitude for 11 min 3 times each in X, Y, and Z directions

• Shock resistance: 1000 m/s**2 for 3 times each in X, Y, and Z directions

• Degree of protection: IEC: IP50

• Connection method: Pre-wired models (Cable_length: 0.5 m)

• Material (body): Aluminum

• Material (case): ABS

• Material (shaft): SUS420J2

• Weight (packed state): Approx. 100 g

• Accessories Instruction manual, coupling and hex-head spanner

Dimensions

Model/Output Circults

Output mode

Connection



รับประกันสินค้า 6 เดือน

ข้อมูลเพิ่มเติม

น้ำหนัก	0.350 kg
