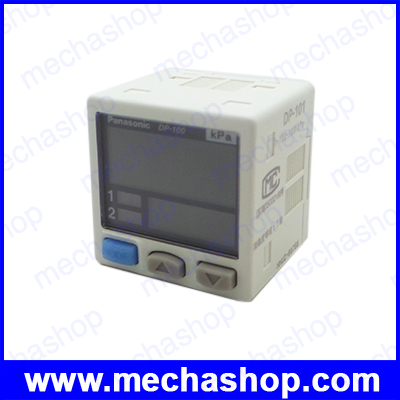

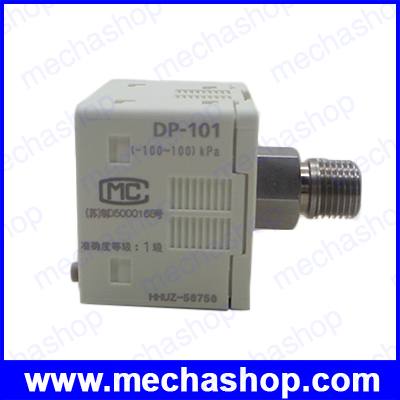

แวคคัมเซนเซอร์ เซนเซอร์เช็คลมดูด Panasonic DP-101 DP101 Digital Vacuum Negative Pressure Sensor Pressure Controller -100 to +100 kPa

รหัส VCS001
ราคา 1,950 บาท

VCS001

สินค้าหมดแล้ว

แจ้งความต้องการสินค้า
รหัสสินค้า: VCS001 หมวดหมู่: ป้ายกำกับ: , , , , ,

รายละเอียดสินค้า

แวคคัมเซนเซอร์ เซนเซอร์เช็คลมดูด Panasonic DP-101 DP101 Digital Vacuum Negative Pressure Sensor Pressure Controller -100 to +100 kPa

>> เช็คสต๊อคสินค้า <<



รายละเอียดสินค้า

  • มี 2 จอแสดงผล สำหรับแสดงค่าที่วัดได้ และค่าเทรสโฮล (ค่าเป้าหมายที่ตั้งไว้) ซึ่งหน้าจอจะแสดงผลพร้อมกัน และแสดงผลด้วย รูปแบบอักษรที่แตกต่างกัน 12 แบบ จึงอ่านได้เข้าใจชัดเจน
  • สะดวกในการปรับตั้งค่า และตรวจสอบค่า
  • ตั้งสีของจอแสดงผลหลักได้ 3 สี (สีแดง, เขียว, ส้ม) ตามสภาวะการทำงาน ทำให้เข้าใจสถานะของเซนเซอร์ได้ง่าย
    มี 2 ouput ในตัวเดียวกัน แยกอิสระตามฟังก์ชั่นการใช้งาน 3 Mode (Easy mode, Hysteresis mode, Window comparator mode)
  • กดปุ่มเลือกหน่วยแสดงผลได้ถึง 6 หน่วยจากภายในตัวเครื่อง
  • เอ๊าท์พุท : NPN, PNP ให้เลือกสั่งซื้อ(เลือก NO/NC ได้)

คุณสมบัติ

รุ่น DP-101-E-P
เครื่องหมาย CE EMC Directive, RoHS Directive
ประเภทของแรงดัน เกจวัดแรงดัน
ช่วงแรงดันที่กำหนด -100.0 to +100.0 kPa
ตั้งค่าช่วงความดัน -101.0 to +101.0 kPa
-1.030 to +1.030 kgf/cm2
-1.010 to +1.010 bar
-14.64 to +14.64 psi
-757 to +757 mmHg
-29.8 to 29.8 inHg
ทนต่อความดัน 500 kPa
ของเหลวที่ใช้งานได้ ก๊าซไม่กัดกร่อน
แรงดันไฟฟ้า 12 ถึง 24 V DC ± 10% Ripple PP 10% หรือน้อยกว่า
การใช้พลังงาน การทำงานปกติ:
720 mW หรือน้อยกว่า (การใช้กระแส 30 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V)
โหมด ECO:
480 mW หรือน้อยกว่าที่ STD (การใช้กระแส 20 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V)
360 mW หรือน้อยกว่าที่ FULL (ปัจจุบัน การบริโภค 15 mA หรือน้อยกว่าที่แรงดันไฟฟ้า 24 V)
เอาท์พุทเปรียบเทียบ <เอาต์พุต PNP>
ทรานซิสเตอร์ PNP open-Collector
– แหล่งกระแสสูงสุด: 100 mA
– แรงดันไฟฟ้าประยุกต์: 30 V DC หรือน้อยกว่า (ระหว่างเอาต์พุตเปรียบเทียบและ + V)
– แรงดันตกค้าง: 2 V หรือน้อยกว่า (ที่ 100 mA ปัจจุบัน)
การดำเนินการส่งออก NO / NC (สามารถเลือกได้โดยการใช้ปุ่ม)
โหมดเอาต์พุต โหมดง่าย / โหมด Hysteresis / โหมดเปรียบเทียบ
Hysteresis ขั้นต่ำ 1 หลัก (ตัวแปร)  (2 หลักเมื่อใช้หน่วย psi)
การทำซ้ำ ± 0.1% FS  (ภายใน± 2 หลัก)
เวลาตอบสนอง 2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms, สามารถเลือกได้โดยใช้ปุ่มกด
การป้องกันการลัดวงจร Incorporated
หน้าจอ 4 หลัก + 4 หลักจอแสดงผล LCD 3 สี
(อัตราการรีเฟรชของจอแสดงผล: 250 ms, 500 ms, 1,000 ms, สามารถเลือกได้โดยใช้ปุ่มกด)
ช่วงความดันที่แสดงได้ -101.0 to +101.0 kPa
-1.030 to +1.030 kgf/cm2
-1.010 to +1.010 bar
-14.64 to +14.64 psi
-757 to +757 mmHg
-29.8 to 29.8 inHg
หลอดไฟการทำงาน LED สีส้ม
การป้องกัน IP40 (IEC)
อุณหภูมิโดยรอบ -10 ถึง +50  +14 ถึง +122 Storage, ที่เก็บ: -10 ถึง +60  +14 ถึง +140
ทนต่อแรงดันไฟฟ้า 1,000 V AC เป็นเวลาหนึ่งนาที ระหว่างเทอร์มินัลซัพพลายทั้งหมดที่เชื่อมต่อกันและสิ่งที่แนบมา
ความต้านทานของฉนวน 50MΩหรือมากกว่าด้วย 500 VDC Megger ระหว่างขั้วจ่ายทั้งหมดที่เชื่อมต่อเข้าด้วยกัน
ความต้านทานการสั่นสะเทือน ความถี่ 10 ถึง 500 Hz, 3 มม. 0.118 ในแอมพลิจูดสองเท่าหรือความเร่งสูงสุด 196 m / s 2 , ในทิศทาง X, Y และ Z สองชั่วโมงต่อครั้ง
(เมื่อติดตั้งที่แผง: ความถี่ 10 ถึง 150 Hz, 0.75 mm 0.030 ในแอมพลิจูด ความเร่งสูงสุด 49 m / s 2ในทิศทาง X, Y และ Z เป็นเวลาสองชั่วโมงในแต่ละครั้ง)
ความต้านทานแรงกระแทก การเร่งความเร็ว100 m / s 2 (ประมาณ 10 G) ในทิศทาง X, Y และ Z สามครั้งต่อครั้ง
ลักษณะอุณหภูมิ ภายใน± 0.5% FS  (ที่ +20  +68  )
พอร์ตแรงดัน M5 เกลียวตัวเมีย + G 1/8 เกลียวตัวผู้
วัสดุ สิ่งที่แนบมา: PBT (เสริมใยแก้ว), จอ LCD: อะคริลิค, พอร์ตความดัน: สแตนเลสสตีล (SUS303), ส่วนการติดตั้งเกลียว: ทองเหลือง (ชุบนิกเกิล), ส่วนสวิตช์: ยางซิลิโคน
วิธีการเชื่อมต่อ Connector
ความยาวสายเคเบิล ความยาวรวมสูงสุด 100 ม. 328.084 ฟุต (น้อยกว่า 30 ม. 98.425 ฟุตเมื่อสอดคล้องกับเครื่องหมาย CE) เป็นไปได้ด้วยสาย 0.3 มม. 2หรือมากกว่า
อุปกรณ์ CN-14A-C2 (สายเคเบิลเชื่อมต่อ 2 ม. 6.562 ฟุต ): 1 ชิ้น (ไม่รวมประเภทตัวเชื่อมต่อ M8 M8)

Specification

Product Number DP-101-E-P
CE marking directive compliance EMC Directive, RoHS Directive
Type of pressure Gauge pressure
Rated pressure range -100.0 to +100.0 kPa
Set pressure range -101.0 to +101.0 kPa
-1.030 to +1.030 kgf/cm2
-1.010 to +1.010 bar
-14.64 to +14.64 psi
-757 to +757 mmHg
-29.8 to 29.8 inHg
Pressure withstandability 500 kPa
Applicable fluid Non-corrosive gas
Supply voltage 12 to 24 V DC ±10 % Ripple P-P 10 % or less
Power consumption Normal operation :
720 mW or less (Current consumption 30 mA or less at 24 V supply voltage)
ECO mode :
480 mW or less at STD (Current consumption 20 mA or less at 24 V supply voltage)
360 mW or less at FULL (Current consumption 15 mA or less at 24 V supply voltage)
Comparative output PNP open-collector transistor
– Maximum source current : 100 mA
– Applied voltage : 30 V DC or less (between comparative output and +V)
– Residual voltage : 2 V or less (at 100 mA source current)
Comparative output : Output operation NO / NC (selectable by key operation)
Comparative output : Output modes EASY mode / Hysteresis mode / Window comparator mode
Comparative output : Hysteresis Minimum 1 digit (variable)(however, 2 digits when using psi unit)
Comparative output : Repeatability ±0.1 % F.S.
(within ±2 digits)
Comparative output : Response time 2.5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1,000 ms, 5,000 ms, selectable by key operation
Comparative output : Short-circuit protection Incorporated
External input
Analog voltage output
Analog current output

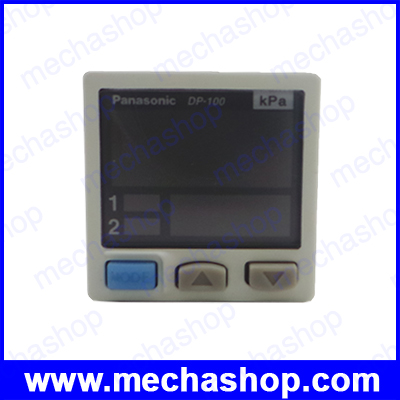

Display 4 digits + 4 digits 3-color LCD display
(Display refresh rate : 250 ms, 500 ms, 1,000 ms, selectable by key operation)
Display : Displayable pressure range -101.0 to +101.0 kPa
-1.030 to +1.030 kgf/cm2
-1.010 to +1.010 bar
-14.64 to +14.64 psi
-757 to +757 mmHg
-29.8 to 29.8 inHg
Indicator Orange LED
(Comparative output 1 operation indicator, comparative output 2 operation indicator : Lights up when each comparative output is ON)
Protection IP40 (IEC)
Ambient temperature -10 to +50  +14 to +122 , Storage : -10 to +60  +14 to +140
Ambient humidity 35 to 85 % RH (No dew condensation or icing allowed), Storage : 35 to 85 % RH
Voltage withstandability 1,000 V AC for one min. between all supply terminals connected together and enclosure
Insulation resistance 50MΩ or more with 500 V DC megger between all supply terminals connected together and enclosure
Vibration resistance 10 to 500 Hz frequency, 3 mm 0.118 in double amplitude or maximum acceleration 196 m/s2, in X, Y and Z directions for two hours each
(when panel is mounted: 10 to 150Hz frequency, 0.75 mm 0.030 in amplitude or maximum acceleration 49 m/s2, in X, Y and Z directions for two hours each)
Shock resistance 100 m/s2 acceleration (10 G approx.) in X, Y and Z directions three times each
Temperature characteristics Within ±0.5 % F.S.
(at +20  +68 )

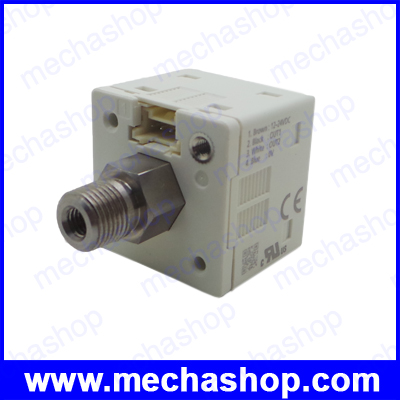

Pressure port M5 female thread + G 1/8 male thread
Material Enclosure : PBT (glass fiber reinforced), LCD display : Acrylic, Pressure port : Stainless steel (SUS303), Mounting threaded part : Brass (nickel plated), Switch part : Silicone rubber
Connecting method Connector
Cable length Total length up to 100 m 328.084 ft (less than 30 m 98.425 ft when conforming to CE marking) is possible with 0.3 mm2, or more, cable
Weight Net weight: 40 g approx., Gross weight: 130 g approx.

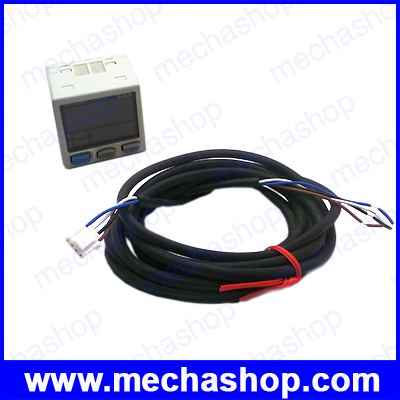

Accessories CN-14A-C2 (Connector attached cable 2 m 6.562 ft): 1pc. (excluding M8 plug-in connector type)


รับประกันสินค้า 6 เดือน
